SAFE ZONE SİSMİK SENSÖR
Safe Zone, sismik algılayıcılar ile tehdit ve uyaranları tespit eden, tespit edilen verileri işleyerek alarma dönüştüren ve bu alarmı el terminali ve/veya merkeze iletebilen çok fonksiyonlu sensör sistemidir.
Safe Zone, sismik algılayıcılar ile tehdit ve uyaranları tespit eden, tespit edilen verileri işleyerek alarma dönüştüren ve bu alarmı el terminali ve/veya merkeze iletebilen çok fonksiyonlu sensör sistemidir.

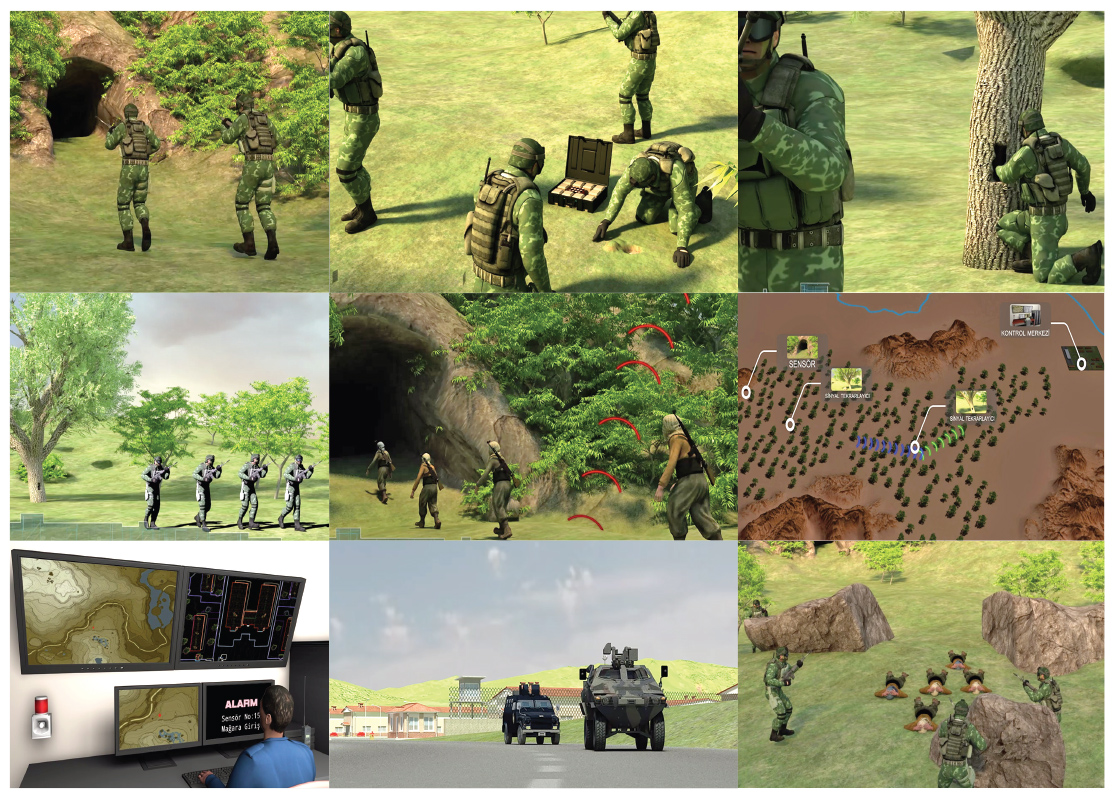

Sistem temel olarak 3 ana elemandan oluşur. Sensör, El Terminali ve Sinyal Tekrarlayıcı (Röle). Sensör pili takıldığı andan itibaren aktiftir. Güvenliği önem arzeden bölgelerde, Safe Zone sensörler toprağın yaklaşık 1 cm altına, toprak özelliğine göre 6-12 m aralıklarla yerleştirilir. Sensör ürettiği alarmı direkt olarak el terminaline ve/veya sensör ile el terminali arasına yerleştirilen sinyal tekrarlayıcılara aktarır. Böylece sensör ile el terminali arasındaki sinyal gönderme-alma mesafesi uzatılmış olur. Sinyal tekrarlayıcı tıpkı sensör gibi alarmı el terminali ve merkeze aktarır.
Sinyal tekrarlayıcı ne işe yarar?
Safe Zone Sismik Sensör güvenlik duvarı oluşturulacak araziye talimatlara uygun ve arazinin büyüklüğüne göre yeterli sayıda yerleştirilir. Sensörler arazi koşullarına göre 2 km ye kadar el terminaline sinyal gönderebilir.
Sinyal gönderim mesafesinin uzatılması gereken alanlarda devreye sinyal tekrarlayıcılar girer. Sinyal tekrarlayıcı sensörde oluşan alarmı arazi koşullarına göre 7 km ye kadar, diğer sinyal tekrarlayıcı veya el terminaline aktarabilir. Herbir sinyal tekrarlayıcı alarm iletim mesafesini 7 km uzatabilmektedir.
Kolay kurulum ve kullanım
Safe Zone Sensör Sistemlerinin kurulumu hızlı ve pratiktir. Herbir sensör toprak özelliğine göre 6-12 m arayla, yüzeyden 1 cm derine gelecek
şekilde gömülür ve sistem hazır hale gelir. Sürekli olarak gömülü ve aktif kalabileceği gibi operasyonel durumlarda geçici olarak kullanılıp sonrasında tekrar gömüldüğü yerden çıkarılarak bir sonraki operasyona kadar pasif hale getirilebilir. Safe Zone herhangi bir teknik eğitime gerek duyulmaksızın kullanılabilir. Ayrıca hali hazırda kullanılan kamera sistemleri ile entegre edilebilir. İstenirse elektiriğe veya aküye bağlı çalıştırılabilir. Safe Zone gsm hizmeti alınamayan bölgelerde dahil tüm alanlarda etkin kullanım sağlar.
Hız ve yüksek duyarlılık
Sensörlerimiz yüksek duyarlı algılama sistemleri ile oluşturduğu datayı işleyerek yorumlar.
Tehdit unsurunu tespit ettikten sonra alarm oluşturur. Alarmın oluşturulması ve el terminaline aktarılması ortalama 2 saniyedir.
Kullanım alanları
- – Sınır ve sınır güvenlik bölgeleri
- – Askeri tesis, üs, karakol veoperasyon bölgeleri
- – Hava alanları/hangarlar
- – Ceza infaz kurumları
- – Elektrik santralleri
- – Doğalgaz boru hatları ve tesisleri
- – Kritik tesis ve fabrikalar
- – Doğal park ve koruma alanları
- – Çiftlik ve mandıralar
- – Özel mülkler ve daha pek çok alandagüvenle kullanımı mümkündür.

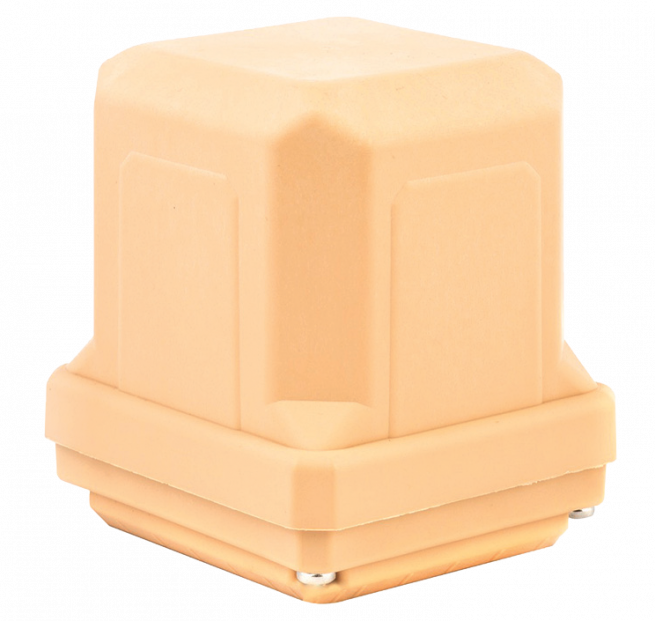

- Sismik algılama özelliğine sahiptir.
- Oluşan verileri RF Sinyalleri üzerinden El Terminaline ve Sinyal tekrarlayıcıya aktarır.
- Sensörler arasında data veya enerji kablosu içermez.
- İçerisine takılan iki adet 19000 mah D tipi batarya ile 12 aya kadar çalışır.
- Kolay batarya değişimi yapılabilir.
- Dış gövdesi IP68 koruma sınıfındadır.
- Gövde harici anten çıkıntısı yoktur.
- -30/+55 derece dış ortam şartlarında çalışır.
- Mikroişlemci denetimlidir.
- Ebatları : 8,9×9,6×10,6 cm
- Sismik sensörler üst yüzey görülecek şekilde toprak altına gömülebilir.
- Sismik sensörde toprak altında zarar görebilecek herhangibir port veya çıkış bulunmamaktadır.
- Sismik Sensörler hareket eden herhangi bir canlıyı veya aracı ayarlanan duyarlılık seviyesine göre 3-20m mesafeden algılar. Bu kriterlere uyan bir ihlal tespit edildiğinde, sismik sensör tarafından el terminaline ve Komuta Kontrol Yazılımına iletir.
- Alarmlar el terminali veya Komuta Kontrol Yazılımından izlenir.
- Sismik Sensörler el aletleri ile yapılan kazı çalışmasını 30m mesafeden, Hilti gibi darbeli delicilerin faaliyetlerini 80m mesafeden, kepçe gibi iş makineleri ile yapılacak kazı çalışmalarını ise 100m mesafeden algılar. Bu kriterlere uyan bir ihlal tespit edildiğinde el terminaline ve Komuta Kontrol Yazılımına iletir.
- Sismik Sensörler sürekli güç tasarrufu için uyku modunda çalışır. Bir hareketlilik tespit edilmesi durumunda ise sismik sensör aktif hale geçerek Komuta Kontrol Yazılımına alarm gönderir.
- Sinyal işleme Sismik Sensörler tarafından yapılır. Sismik Sensörler Komuta Kontrol Yazılımına sadece alarm türünü ve alarm zamanını içeren bilgi aktarır.
- Sismik sensör bileşenleri komuta ve kontrolünü yapar.
- Yazılıma kullanıcı adı ve şifresi ile giriş sağlanır.
- Yazılımın el terminali üzerinden sensörlere erişimi sağlanır.
- Yazılım üzerinden sisteme sensör (numara, konum, açıklama) bilgileri eklenir.
- Yazılım üzerinden sistemdeki sensör listeleri görülebilir.
- Yazılım üzerinden sistemdeki sensör pil seviyeleri görülebilir.
- Yazılım üzerinden kritik pil seviyesi ayarlanabilir.
- Yazılım üzerinden hassasiyet ve kalibrasyon ayarları yapılabilir.
- Yazılım üzerinde sensör konumları harita üzerinde simge olarak görülebilir.
- Sensörlerden oluşan alarm bilgisi yazılım üzerinde görsel uyarı olarak ve harita üzerinde konum olarak alarm simgesi gösterilir.
- Yazılım üzerinden sensör bilgilerinin bulunduğu harita üzerinde; kaydırma, büyültme ve küçültme yapılabilir.
- Kontrol ve sevk süreçleri yazılıma girilebilir.
- Yazılımda oluşan alarm ve sonuçlar raporlanabilir.
- Yazılım kullanıcı loğ kayıtları tutulabilir ve yetkilendirilmiş kullanıcı tarafından kontrol edilebilir.
- Komuta Kontrol Yazılımı tarafından Sismik Sensörlerin çalışması belirli aralıklarla otomatik olarak veya istendiğinde anlık olarak kontrol edilebilir.
- Komuta Kontrol Yazılımı, akıllı telefon ve tablet gibi taşınabilir cihazlar üzerinde kullanılabilir.
